Compensateurs de dilatation

Tout comme les soupapes de sécurité, les compensateurs de dilatation sont des éléments essentiels de la sécurité industrielle. Leur rôle, comme leur nom l’indique, est de compenser la dilatation mécanique et/ou les vibrations subies par toutes sortes de matériaux, de façon à préserver l’intégrité des systèmes ou du raccordement de leurs différentes composantes. Il en existe de plusieurs sortes, qui se distinguent principalement par les matériaux de fabrication et les propriétés spécifiques que ces derniers leur confèrent.

Chez LSI France, nous accompagnons les industriels, installateurs, bureaux d’études, exploitants et responsables maintenance dans le choix de compensateurs de dilatation adaptés à leurs conditions d’exploitation. Notre équipe technique vous aide à sélectionner le bon modèle selon votre fluide, votre pression, votre température, votre diamètre nominal, votre type de raccordement et les mouvements à compenser.

Vous avez un besoin spécifique en compensateur de dilatation métallique, inox, caoutchouc, PTFE ou textile ? Contactez LSI France pour obtenir une préconisation technique et un devis adapté à votre installation !

Qu’est-ce qu’un compensateur de dilatation ?

Un compensateur de dilatation est un dispositif mécanique souple ou flexible conçu pour absorber les mouvements d’une tuyauterie, d’une gaine ou d’un conduit. Ces mouvements peuvent être liés à la dilatation thermique, aux vibrations, aux variations de pression, aux déplacements mécaniques ou aux contraintes de montage.

Lorsqu’un fluide chaud circule dans une canalisation, la température augmente et les matériaux se dilatent. À l’inverse, une baisse de température peut provoquer une contraction. Sans système de compensation, ces variations créent des efforts importants sur les raccords, les brides, les joints, les accessoires de robinetterie, les pompes, les vannes, les échangeurs ou la structure de l’installation.

Le compensateur de dilatation permet donc d’absorber ces déplacements afin de limiter les contraintes mécaniques, réduire le risque de fissures, éviter les ruptures, maintenir l’étanchéité et prolonger la durée de vie des équipements industriels.

À quoi sert un compensateur de dilatation ?

Un compensateur de dilatation sert à protéger les installations industrielles contre les effets de la dilatation, des vibrations et des mouvements mécaniques. Il est donc placé entre deux éléments d’une ligne, d’une tuyauterie ou d’un conduit afin de créer une zone flexible capable d’absorber les écarts de position, les efforts et les déformations.

Son rôle est particulièrement important sur les réseaux soumis à des variations de température, de pression ou de débit : il contribue en effet à préserver l’intégrité de l’installation, à sécuriser les raccordements et à limiter les sollicitations sur les équipements sensibles.

Les compensateurs de dilatation permettent notamment de :

• absorber les mouvements axiaux, latéraux ou angulaires ;
• réduire les contraintes mécaniques sur les tuyauteries et les raccords ;
• protéger les vannes, pompes, échangeurs, brides et accessoires de robinetterie ;
• limiter les risques de fuite, de rupture ou de déformation ;
• compenser les vibrations générées par les équipements industriels ;
• améliorer la durée de vie des installations ;
• maintenir l’étanchéité du réseau ;
• sécuriser le fonctionnement des circuits soumis à température ou pression variable.

Comment fonctionne un compensateur de dilatation ?

Le fonctionnement d’un compensateur de dilatation repose sur sa capacité à se déformer de manière contrôlée. En effet, selon sa conception, il peut absorber différents types de mouvements : axial, latéral ou angulaire.

Le mouvement axial correspond à une compression ou un allongement dans l’axe de la tuyauterie. Le mouvement latéral correspond à un déplacement transversal entre deux points de raccordement. Le mouvement angulaire correspond à une inclinaison ou une rotation entre deux axes.

Un compensateur peut être composé d’un soufflet métallique, d’un corps en caoutchouc, d’un revêtement PTFE, d’un tissu technique ou d’une combinaison de matériaux. Il peut être raccordé par brides, raccords filetés, manchons, embouts à souder ou autres systèmes de fixation selon les contraintes de l’installation.

Le choix du modèle dépend donc de plusieurs critères : nature du fluide, température, pression, diamètre nominal, type de mouvement, environnement, compatibilité chimique, contraintes de montage et exigences de maintenance.

Quels sont les différents types de compensateurs ?

Les compensateurs de dilatation se rangent dans quatre grandes catégories en fonction de leur matériau de fabrication :

• les compensateurs de dilatation métalliques : les compensateurs métalliques sont fabriqués à partir de matériaux résistants tels que l’acier ou l’inox. Ils résistent particulièrement bien aux températures extrêmes, aux fortes pressions et à la corrosion chimique. Ils sont donc beaucoup utilisés en montage sur les tuyauteries pour le transport de fluides. Ce type de compensateurs est privilégié dans l’industrie lourde, la production d’énergie ou encore les circuits de chauffage à haute température. Ils sont généralement proposés en plusieurs tailles, avec des extrémités à souder ou à brides.

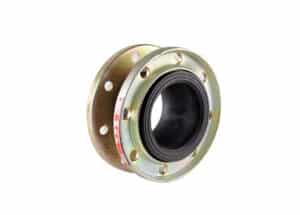

• les compensateurs caoutchouc : ce type de compensateurs sont très résistants aux vibrations, mais ils peuvent également être utilisés en compensation de la dilatation ; Les compensateurs en caoutchouc sont en effet plus souples, ce qui leur permet d’amortir les vibrations tout en réduisant les bruits de circulation dans la tuyauterie. Ils sont ainsi adaptés aux basses pressions. Ils conviennent aux réseaux de distribution d’eau, aux circuits de fluides non corrosifs, ainsi qu’aux systèmes de chauffage ou de ventilation. Grâce aux raccords à bride, l’installation de ces compensateurs est simplifiée, ce qui est fait une solution régulièrement choisie en industrie.
• les compensateurs PTFE : le PTFE est un composé de plastique qui présente de nombreuses propriétés de résistance à toutes sortes de stress aussi bien chimiques que thermiques ;

• Compensateur de dilatation en inox : le compensateur de dilatation en  inox est recommandé lorsque l’installation impose une bonne résistance à la corrosion, une hygiène renforcée ou une compatibilité avec des environnements agressifs. L’inox est particulièrement utilisé dans l’agroalimentaire, la chimie, la pharmacie, le traitement de l’eau et les installations exposées à l’humidité ou à des fluides corrosifs. Un compensateur en inox peut absorber les mouvements tout en garantissant une bonne tenue mécanique. Il peut être proposé avec différents types de raccords, brides ou embouts selon les contraintes de montage.

• Enfin, les compensateurs en tissu, surtout utilisés pour la résistance aux vibrations. Le compensateur de dilatation textile est utilisé principalement sur les gaines, conduits d’air, fumées, gaz chauds ou réseaux à basse pression. Il est conçu à partir de tissus techniques capables de supporter des contraintes thermiques, mécaniques ou chimiques selon leur composition. Ce type de compensateur est particulièrement adapté aux installations de ventilation industrielle, traitement des fumées, centrales thermiques, incinération, cimenteries, chaufferies, fours industriels ou systèmes de dépoussiérage. Le compensateur textile offre une grande flexibilité et permet d’absorber des mouvements importants, notamment lorsque la pression reste modérée.

Voici un tableau comparatif des différents types de compensateurs de dilatation :

Quelles sont les installations qui nécessitent le montage de joints de dilatation ?

De nombreux types d’installations industrielles nécessitent l’utilisation de joints compensateurs de dilatation, avec différentes finalités :

• l’étanchéité des installations et raccordements grâce à la compensation des écarts de vibration ou de dilatation ;
• l’absorption du bruit ;
• la résistance aux déformations liées aux mouvements de sol ;
• etc.

Les joints de dilatation sont employés aussi bien sur des canalisations transportant des fluides et des gaz, que pour le raccordement de différents composants d’une ligne de production. De nombreux secteurs sont ainsi susceptibles d’avoir recours à des joints de dilatation pour assurer la sécurité de leurs installations : industrie chimique, pétrochimique, pharmaceutique, agroalimentaire, etc.

Comment choisir un compensateur de dilatation ?

Choisir le bon compensateur ne s’improvise pas. Un mauvais dimensionnement ou un mauvais raccordement peut engendrer des défaillances coûteuses, voire des arrêts de production.

Plusieurs critères techniques doivent être analysés pour choisir un compensateur de dilatation :

• La température et la pression de service : ces deux facteurs déterminent les matériaux admissibles (acier, inox, caoutchouc, textile…) et influencent directement la durée de vie du produit.
• Le type de fluide : l’eau, la vapeur, l’air, le gaz, ou certains produits chimiques nécessitent des compatibilités différentes en termes de matière et de joints.
• Le type de mouvements à compenser : axiaux, latéraux, angulaires… Chaque configuration nécessite un modèle spécifique de compensateur adapté à cette dernière.
• Le mode de fixation : le choix entre bride, soudure ou manchon dépend de l’accessibilité, de la maintenance envisagée, et du type de réseau.
• Le diamètre nominal et longueur disponible : le compensateur doit s’intégrer parfaitement à la tuyauterie existante, sans générer de contraintes supplémentaires.
• Les normes et certifications : vérifier la conformité avec la directive européenne des équipements sous pression (PED), ou les autres exigences sectorielles.


Chez LSI France, notre équipe technique vous accompagne pas à pas dans cette sélection pour vous garantir un fonctionnement sûr et durable.

Quels secteurs nécessitent l’utilisation de compensateurs de dilatation ?

De nombreux secteurs industriels ont recours à l’usage de compensateurs de dilatation, pour lesquels les installations sont soumises à des variations thermiques, mécaniques ou vibratoires. Le rôle de ces compensateurs est de préserver l’intégrité des réseaux de tuyauterie, d’éviter les ruptures, les fuites, ou encore les déformations structurelles. Voici les secteurs qui peuvent être concernés :

• l’industrie chimique ;
• la pétrochimie ;
• l’agroalimentaire ;
• la pharmacie ;
• le traitement de l’eau ;
• les réseaux de vapeur ;
• les chaufferies industrielles ;
• les centrales de production d’énergie ;
• les installations CVC ;
• les stations de pompage ;
• les réseaux de ventilation industrielle ;
• les systèmes de traitement des fumées ;
• les fours industriels ;
• les cimenteries ;
• les installations de process.

Dans les centrales thermiques, ou encore au sein des installations de chauffage urbain, les conduits sont parcourus par de l’eau ou de la vapeur à haute température. Sans système de compensation, l’expansion du métal pourrait entraîner des tensions critiques. De même, dans l’industrie chimique ou pétrochimique, les fluides transportés sont souvent corrosifs et les températures extrêmes : les compensateurs permettent alors de protéger les équipements sensibles (échangeurs, vannes, pompes).

Les usines agroalimentaires et les installations de traitement de l’eau utilisent aussi des compensateurs pour maintenir des conditions d’exploitation stables malgré des cycles de chauffe ou de nettoyage intensifs. On les retrouve également dans les réseaux de ventilation ou de désenfumage des bâtiments industriels, où les compensateurs absorbent les mouvements d’air chaud tout en garantissant l’étanchéité des conduits.

En résumé, l’utilisation des compensateurs de dilatation est indispensable partout où les réseaux subissent des déformations, des vibrations ou des mouvements liés à l’environnement ou au fonctionnement de l’installation.

Quelles sonts les informations à fournir pour obtenir un devis ?

Pour nous permettre de vous orienter vers le bon compensateur de dilatation, nous vous conseillons de nous transmettre les informations techniques suivantes, via notre site ou par téléphone :

• le type d’installation concernée ;
• le fluide transporté ;
• la température de service ;
• la pression de service ;
• le diamètre nominal ;
• le type de raccordement ;
• le mouvement à compenser ;
• la longueur disponible ;
• la matière souhaitée ou imposée ;
• les contraintes de corrosion ;
• la présence de vibrations ;
• l’environnement d’utilisation ;
• les normes à respecter ;
• les plans, photos ou fiches techniques existantes si disponibles.

Ces éléments nous permettront d’identifier plus rapidement le compensateur adapté à vos besoins et d’éviter les erreurs de sélection !
