Robinets prise d’échantillon

Prélevez un échantillon représentatif de votre produit directement sur votre process, tout en protégeant l’opérateur et en limitant les émissions vers l’extérieur !

LSI propose des robinets de prise d’échantillon industriels à sphère capacitaire, conçus pour réaliser des prélèvements de liquides directement sur une ligne process ou une cuve.

Leur conception permet de récupérer l’échantillon à la pression atmosphérique, sans contact direct de l’opérateur avec le produit. Une solution particulièrement adaptée aux installations où la sécurité du prélèvement, l’étanchéité et la représentativité de l’échantillon sont déterminantes.

Vous recherchez un robinet de prélèvement adapté à votre fluide, votre pression et votre température de service ?

Demandez un devis à LSI !

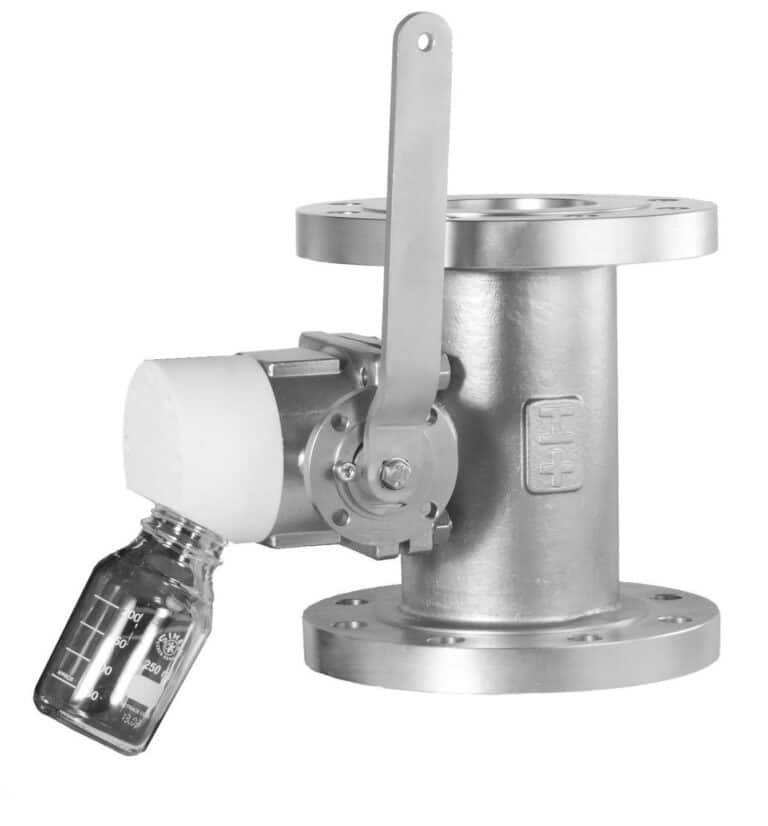

Sa conception à sphère flottante combine le double avantage de réaliser une étanchéité totale entre la ligne et l’extérieur dans la phase de prélèvement et de récupérer le fluide à la pression atmosphérique.

L’opérateur peut ainsi prendre un échantillon liquide en toute sécurité grâce à son système de poignée « Homme Mort » tout en limitant les émissions fugitives pendant l’opération.

Caractéristiques techniques de la vanne de prise d’échantillon

La construction des robinets prise d’échantillon que nous proposons repose sur un ensemble constructif composé de :

• Siège AMONT/Siège AVAL: PTFE/ PEEK
• Inserts: PTFE / Graphite
• Garnitures: PTFE
• Joints: PTFE
• Raccordements: ISO PN16/GN40 ou ASA 150lbs/GN30
• Du DN20 au DN200
• Limite PRESSION/ TEMPERATURE: 25 bar à 250°C /30 bar à 20°C

Télécharger sa fiche technique

À quoi sert un robinet de prise d’échantillons ?

Comment contrôler un produit circulant dans une installation fermée sans arrêter la production ni exposer inutilement l’opérateur ?

C’est précisément le rôle du robinet de prise d’échantillon.

Un robinet prise d’échantillons, comme son nom l’indique, sert à la collecte d’échantillons sur un circuit généralement fermé. Il permet ainsi de surveiller la qualité du produit sans interrompre la ligne de production. Il doit être conçu de façon à permettre le recueil des échantillons en toute sécurité pour l’opérateur, tout en garantissant l’étanchéité du circuit à la fois quand il est fermé et lorsqu’il est actionné.

En fonction de la nature et de la viscosité des échantillons de fluides à collecter, les vannes de prise d’échantillons doivent faire l’objet de réglages précis et répondre à des normes de sécurité très exigeantes.

Les robinets proposés par LSI reposent sur une technologie à sphère capacitaire flottante. Lors de la manœuvre, une quantité déterminée de fluide est isolée puis récupérée côté prélèvement à la pression atmosphérique.

Cette conception permet de concilier plusieurs objectifs :

• obtenir un échantillon représentatif du produit
• maintenir l’étanchéité entre le process et l’extérieur
• protéger l’opérateur pendant la prise d’échantillon
• limiter les émissions fugitives
• réaliser le prélèvement sans interrompre la ligne de production

Comment fonctionne un robinet de prise d’échantillon à sphère capacitaire ?

Le principe repose sur une sphère comportant une capacité destinée à recueillir le produit.

En position de prélèvement, la cavité est mise en communication avec le fluide présent dans la ligne ou la cuve. Elle se remplit alors avec une quantité de produit.

La rotation de la sphère isole ensuite cette quantité du process avant de la mettre en communication avec la sortie d’échantillonnage.

Le produit peut ainsi être récupéré à la pression atmosphérique, alors que le circuit process reste isolé de l’extérieur.

Ce fonctionnement est particulièrement intéressant lorsque le fluide circule sous pression et qu’un prélèvement direct pourrait exposer l’opérateur au produit.

Sécuriser la prise d’échantillon sur une ligne industrielle

Un prélèvement industriel ne consiste pas simplement à ouvrir un robinet et à remplir un récipient !

Pression, température, nature du produit et caractéristiques du process peuvent rendre l’opération sensible.

Une vanne d’échantillonnage doit donc permettre de maîtriser à la fois :

 – la sécurité de l’opérateur, en évitant autant que possible son exposition directe au fluide

 – l’étanchéité du process, afin de limiter les risques de fuite vers l’extérieur

 – la qualité de l’échantillon, pour que le prélèvement soit exploitable lors de l’analyse

 – la continuité de production, en permettant l’échantillonnage sans arrêt systématique de l’installation.

Les robinets de prise d’échantillon proposés par LSI disposent également d’une poignée de sécurité de type “Homme Mort”. Elle participe à la maîtrise de la manœuvre pendant l’opération de prélèvement.

Quels sont les types de robinets de prélèvement d’échantillons disponibles sur le marché ?

Il existe plusieurs types de robinets de prélèvement adaptés aux différentes applications industrielles. Les plus courants sont :

• Robinet d’échantillonnage simple : utilisé pour des fluides non dangereux et peu visqueux, il permet un prélèvement rapide et direct.

• Robinet de prélèvement aseptique : conçu pour les secteurs pharmaceutiques, agroalimentaires ou cosmétiques, il garantit une prise d’échantillon stérile, sans contamination.

• Robinet d’échantillonnage pour produits chimiques : équipé de dispositifs spécifiques pour manipuler des fluides corrosifs ou toxiques, il assure la sécurité des opérateurs.

• Robinet avec purge intégrée : idéal pour prélever des liquides sous pression ou des produits sensibles, tout en évitant les bulles d’air ou les résidus.

• Robinet de prélèvement haute température ou haute pression : conçu pour les environnements exigeants comme la chimie, la pétrochimie ou l’énergie.

Chaque type répond à des besoins spécifiques en matière de sécurité, de compatibilité avec les fluides (eau, huiles, solvants, produits chimiques, etc.) et de conditions de prélèvement.

Comment choisir un robinet de prise d’échantillon ?

Le choix d’un robinet de prise d’échantillon dépend de plusieurs critères techniques et normatifs :

1. Nature du fluide : selon qu’il s’agisse d’eau, de produits chimiques, d’huiles ou de gaz, le matériau (inox, laiton, plastique technique) et les dispositifs de sécurité doivent être adaptés.

2. Conditions de fonctionnement : pression, température, et environnement (stérile, corrosif, haute température) déterminent le modèle à privilégier.

3. Normes et sécurité : dans les industries sensibles (pharma, agroalimentaire), le respect des normes d’hygiène et de sécurité est essentiel.

4. Facilité d’utilisation et d’entretien : un bon robinet doit être simple à manipuler et permettre un nettoyage rapide, notamment dans les applications où l’hygiène est une priorité.

5. Compatibilité avec le système existant : raccords, filetages et type d’installation doivent correspondre aux équipements déjà en place.

Un fournisseur spécialisé pourra vous accompagner dans le choix du robinet de prise d’échantillon le plus adapté à votre application, en prenant en compte vos contraintes techniques et réglementaires.

Pourquoi choisir un robinet d’échantillonnage à sphère capacitaire ?

Tous les systèmes de prélèvement ne reposent pas sur la même technologie.

La conception à sphère capacitaire offre un avantage particulièrement intéressant lorsque l’objectif est de séparer physiquement la phase de remplissage depuis le process et la phase de récupération de l’échantillon.

Elle permet notamment :

• d’isoler une quantité de produit
• de conserver l’étanchéité du circuit
• de récupérer ensuite cette quantité côté prélèvement
• d’éviter une détente directe et continue du process vers le récipient de collecte
• de limiter l’exposition de l’opérateur.

Le choix de cette technologie doit néanmoins être validé en fonction des caractéristiques exactes du produit à prélever.

Robinet de prise d’échantillon, vanne d’échantillonnage ou robinet de prélèvement : quelle différence ?

Dans l’industrie, plusieurs expressions sont utilisées pour désigner les équipements permettant de retirer une petite quantité de produit d’un process :

robinet de prise d’échantillon, vanne de prise d’échantillon, vanne d’échantillonnage, robinet de prélèvement ou encore vanne de prélèvement.

Ces termes peuvent désigner différentes technologies selon les fabricants et les applications.

L’élément important n’est donc pas uniquement l’appellation utilisée, mais surtout :

• le principe de fonctionnement
• la nature du produit
• les conditions de pression et de température
• le mode de récupération de l’échantillon
• le niveau de confinement recherché
• les matériaux
• le raccordement
• et les contraintes propres au process.

Chez LSI, nous étudions ces paramètres afin d’orienter le choix vers une solution adaptée à votre installation.

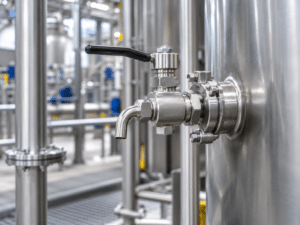

Sur quelles installations utiliser une vanne de prise d’échantillon ?

Les robinets d’échantillonnage peuvent être utilisés sur de nombreux circuits industriels nécessitant des prélèvements réguliers de liquides.

Ils peuvent notamment être installés :

• directement sur une ligne process
• sur une tuyauterie industrielle
• sur la paroi d’une cuve
• sur un réservoir ou un équipement de stockage
• sur un circuit nécessitant des contrôles périodiques du produit.

La vanne doit être positionnée à un emplacement permettant d’obtenir un prélèvement pertinent par rapport au contrôle recherché.

Le choix de son implantation dépend donc autant des caractéristiques mécaniques de l’installation que de l’objectif de l’échantillonnage.

Dans quels secteurs industriels utiliser un robinet de prélèvement ?

La prise d’échantillon intervient dès qu’une industrie doit vérifier les caractéristiques d’un produit au cours de son stockage ou de sa transformation.

Ce type de robinet peut notamment répondre aux besoins des industries :

• chimiques
• pétrochimiques
• pharmaceutiques
• agroalimentaires
• énergétiques
• nucléaires
• et, plus largement, des industries de process.

La configuration adaptée dépend cependant fortement de la nature du fluide et des exigences propres à chaque installation.

Un produit corrosif, chaud ou sous pression ne se prélève pas dans les mêmes conditions qu’un fluide présentant peu de contraintes.

C’est pourquoi le choix d’une vanne d’échantillonnage doit partir du process et non uniquement du diamètre de la conduite.

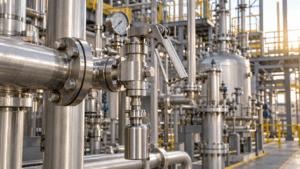

Robinetterie industrielle et sécurité des installations

Au même titre que les dispositifs arrête-flammes et les déverseurs, les robinets de collecte d’échantillons sont des équipements de robinetterie industrielle qui jouent un rôle majeur dans la sécurité des installations et des opérateurs. Le choix parmi les différents modèles existants de vannes de prise d’échantillons, ainsi que leur installation sur les circuits à protéger doivent à ce titre être confiés à des experts du domaine de la sécurité industrielle.

LSI procède à une sélection draconienne des équipements qu’elle propose sur son catalogue, afin de garantir la sécurité de vos installations : ne laissez rien au hasard pour le choix de votre robinet prise d’échantillons !

Pourquoi faire appel à LSI pour votre vanne de prise d’échantillon ?

Choisir une vanne de process uniquement sur la base d’un diamètre ou d’une pression nominale peut conduire à une solution mal adaptée au produit ou aux conditions de prélèvement.

LSI accompagne les industriels dans la sélection de leurs équipements en tenant compte de leur application.

Notre approche repose sur la compréhension de plusieurs données :

• le produit à échantillonner
• la température de service
• la pression
• le diamètre de la ligne
• le raccordement
• les conditions d’installation
• la fréquence des prélèvements
• les contraintes de sécurité.

LSI accompagne les entreprises industrielle dans la mise en place de tous leurs dispositifs et équipements de sécurité : vanne de prise d’échantillons, soupape pression dépression, disque de rupture, silencieux industriels, ou encore protections de cuve, nous avons développé une expertise à 360° pour la protection des installations et la sécurité industrielle : faites confiance à plus de 20 années d’expérience cumulées !

Cette connaissance des installations industrielles permet d’étudier le robinet de prélèvement dans son environnement réel plutôt que comme un composant isolé.

Vous avez un projet de prise d’échantillon ?

Vous souhaitez équiper une ligne, remplacer un robinet existant ou sécuriser un point de prélèvement ?

Pour nous permettre d’étudier rapidement votre besoin, transmettez-nous si possible :

• la nature du produit
• la pression de service
• la température normale et maximale
• le diamètre nominal
• le type de raccordement
• les matériaux souhaités ou imposés
• un plan ou une photographie de l’installation si vous en disposez.

Notre équipe pourra ainsi vous orienter vers une configuration adaptée à votre process.

Demandez votre devis pour un robinet de prise d’échantillon industriel !

FAQ sur les robinets de prise d’échantillon

À quoi sert un robinet de prise d’échantillon ?

Un robinet de prise d’échantillon permet de prélever une quantité de liquide directement sur une conduite ou une cuve afin de réaliser une analyse ou un contrôle du produit sans devoir ouvrir l’ensemble du circuit.

Comment prélever un liquide sous pression en limitant l’exposition de l’opérateur ?

Une solution consiste à utiliser un système permettant d’isoler une quantité de produit avant sa récupération. Sur le robinet à sphère capacitaire proposé par LSI, l’échantillon est isolé du process puis récupéré à la pression atmosphérique.

Où installer une vanne de prise d’échantillon ?

Elle peut être montée directement sur une ligne process ou sur la paroi d’une cuve. Son emplacement doit être choisi de manière à permettre l’obtention d’un échantillon pertinent pour l’analyse recherchée.

Quelles sont les caractéristiques des robinets de prise d’échantillon proposés par LSI ?

Les configurations présentées par LSI couvrent des diamètres du DN20 au DN200, avec des raccordements ISO PN16 ou ASA 150 lbs selon les versions. Les limites indiquées atteignent 25 bar à 250 °C et 30 bar à 20 °C.

Quels éléments fournir pour demander un devis ?

Pour dimensionner la solution, indiquez idéalement le fluide concerné, la pression, la température, le DN, le type de raccordement ainsi que les principales contraintes de votre process. Un plan ou des photographies peuvent également faciliter l’étude.

Peut-on utiliser un robinet de prise d’échantillon sans arrêter la production ?

Le principe de ce type de dispositif est justement de permettre un prélèvement directement sur le process sans nécessiter l’ouverture générale du circuit. La faisabilité exacte doit toutefois être vérifiée en fonction de l’installation et des conditions d’exploitation.
