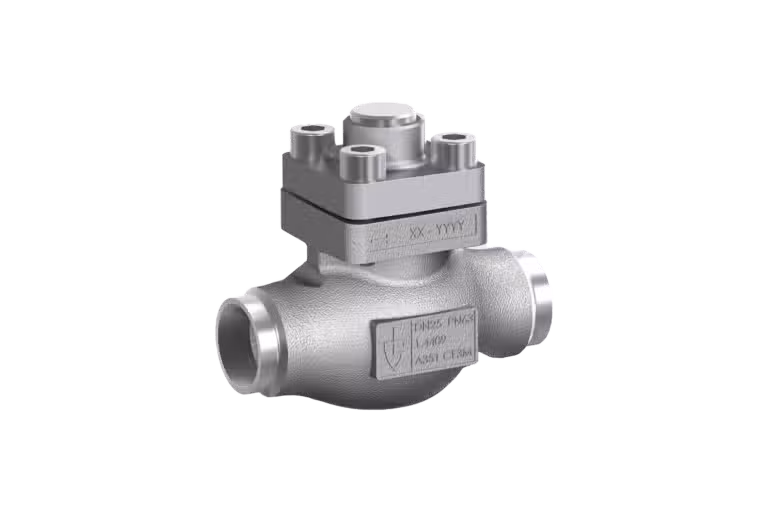

Clapets anti-retour

Le clapet anti-retour est une pièce essentielle dans de nombreuses installations industrielles ! Son rôle est simple : il laisse passer un fluide (eau, air, gaz, etc.) dans un seul sens et empêche tout retour en arrière. Cela permet de protéger les équipements, d’éviter les pannes et de garantir le bon fonctionnement des réseaux.

Qu’est-ce qu’un clapet anti-retour ?

Un clapet anti-retour est une valve unidirectionnelle qui se ferme automatiquement lorsque le fluide tente de remonter dans le sens inverse du flux principal. Autrement dit, il permet de contrôler le sens d’un fluide dans une tuyauterie.

En empêchant toute remontée vers l’amont, il évite :

• les coups de bélier,
• les contaminations,
• les pertes de pression,
• les dommages sur les pompes et les autres équipements sensibles.

Clapet anti-retour et clapet de non retour, quelles différences ?

Il n’y a pas vraiment de différence. En effet, un clapet anti-retour et un clapet de non retour font exactement le même travail et désignent le même équipement.

Le clapet anti-retour est simplement utilisé dans le langage courant alors que le clapet de non retour apparaît parfois dans les documents techniques.

Quels types de clapets anti-retour existe-t-il ?

Il existe plusieurs modèles de clapets anti-retour :

• Le clapet à bille : compact et efficace pour les petits réseaux. Il utilise une bille mobile comme mécanisme de fermeture. Quand le fluide arrive dans le bon sens, la pression pousse la bille et le passage s’ouvre. Si le fluide essaie de revenir en arrière, la bille revient automatiquement en place et bloque le passage. Ce clapet peut fonctionner avec ou sans ressort et convient très bien aux fluides chargés (qui contiennent des particules).
• Le clapet à battant : idéal pour les gros débits. Fiable et économique, ce modèle existe en version simple ou à double battant. Il peut être installé à la verticale ou à l’horizontale. Lorsqu’il est ouvert, il laisse passer un débit important avec peu de perte de pression. La fermeture se fait grâce à un ressort ou un contrepoids, ce qui empêche efficacement le retour du fluide.
• Le clapet à ressort : ce modèle intègre un ressort qui permet une fermeture très rapide dès que le fluide tente de repartir en sens inverse. Il limite les risques de reflux et peut être installé dans toutes les positions. Il est notamment recommandé pour les installations avec faible pression ou de faibles différences de pression.
• Le clapet à disque : il est très polyvalent et peut être monté dans presque toutes les positions. Ce clapet fonctionne avec un disque qui se soulève pour laisser passer le fluide, puis se referme automatiquement lorsque le flux s’arrête ou s’inverse.

Quels sont les matériaux possibles pour un clapet anti-retour ?

Les clapets peuvent être fabriqués dans différents matériaux :

• Acier inoxydable : très résistant à la corrosion et aux températures élevées. Les clapets anti-retour en acier inoxydable sont particulièrement adaptés aux environnements difficiles.
• Laiton : très bonne résistance à la corrosion. Ce matériau polyvalent est couramment utilisé dans les systèmes de plomberie et d’eau.
• Plastique : matière économique et polyvalente pour diverses applications. Les clapets anti retour en plastique sont légers et résistants à la corrosion.

Le bon matériau dépend notamment du fluide transporté, mais aussi de la pression, de la température et des contraintes réglementaires.

Quel est le rôle du clapet anti-retour ?

Le clapet anti-retour sert avant tout à sécuriser les installations. Il empêche le reflux, protège les équipements et aide à maintenir une pression stable dans le réseau. Sans ce dispositif, un retour de fluide pourrait entraîner des pannes, des fuites ou même des arrêts de production.

Comment fonctionne un clapet anti-retour ?

Le fonctionnement du clapet anti-retour est basé sur la pression. En effet, lorsque le fluide circule dans le bon sens, le clapet s’ouvre automatiquement. Si le flux s’inverse ou que la pression chute, il se referme immédiatement.

Le clapet doit être monté dans le sens du flux prévu, souvent indiqué par une flèche sur le corps du dispositif.

Quelles sont les utilisations du clapet anti-retour en industrie ?

Le clapet anti-retour se retrouve dans de nombreux secteurs :

• réseaux hydrauliques et pneumatiques,
• traitement de l’eau,
• industrie pétrolière et gazière,
• chimie et pharmacie,
• chauffage, ventilation et vapeur,
• agroalimentaire,
• irrigation et agriculture.

Quels sont les avantages du clapet anti-retour ?

Le clapet anti-retour a de nombreux bénéfices :

• empêche les retours et les inversions de flux,
• maintient la pression et la stabilité du réseau,
• protège contre les coups de bélier et les surtensions,
• améliore l’efficacité et réduit les arrêts,
• renforce la sécurité du personnel,
• demande peu d’entretien,
• s’adapte à de nombreux environnements.

C’est un investissement essentiel pour toute installation industrielle.

Comment choisir le bon clapet anti-retour ?

Pour faire le bon choix, il est important de prendre en compte :

• le type de fluide (corrosif, chaud, chargé, etc.),
• la pression de service,
• la position de fonctionnement du clapet,
• le type de raccordement,
• le diamètre de la tuyauterie,
• les normes industrielles à respecter,
• la température de fonctionnement,
• la durée de vie souhaitée,
• l’application : eau de chauffe, assainissement, etc.

Pourquoi faire confiance à LSI pour son clapet anti-retour ?

En faisant confiance à LSI, vous bénéficiez d’un accompagnement sur mesure dans le choix, l’installation et la maintenance industrielle de votre clapet anti-retour. Nous sélectionnons des équipements conformes aux normes en vigueur et adaptés aux environnements industriels les plus exigeants !

Nos experts sont à votre service pour vous partager leurs meilleurs conseils techniques et former vos opérateurs sur la sécurité au travail. Ainsi, vos installations industrielles sont conformes, protégées et performantes !

Le clapet anti-retour est un élément essentiel pour protéger vos réseaux et assurer la continuité de votre activité ! En choisissant le bon dispositif, vous garantissez la sécurité et la durabilité de vos équipements.

Vous avez besoin d’aide pour sélectionner le bon clapet anti-retour ? Alors, contactez nos experts LSI pour demander votre devis personnalisé.
